Автоматический выключатель освещения

В этой статье я расскажу Вам, как можно сделать автоматическое управление освещением на основе датчика движения.


Датчик движения фирмы Duewi   Наконец то в продаже появились недорогие датчики движения! В Питерском магазине OBI я случайно наткнулся на датчик движения фирмы Duewi, который стоил меньше 200 рублей.
   На снимке изображён датчик модели Контрол Люкс, установленный под потолком. Эта фирма выпускает датчики в корпусах белого и чёрного цветов. Датчик движения является пассивным инфракрасным выключателем, который реагирует на движение источника тепла. Такой датчик удобно установить на даче перед входом в дом или в туалете. Кроме экономии электроэнергии и повышении комфорта, датчик может также напугать воров.
   Встроенный фотоэлемент препятствует работе датчика днём. Порог освещённости, при которой датчик начинает срабатывать можно регулировать. Датчик также позволяет настроить задержку выключения в диапазоне от 0,5 до 12 минут. Угол обнаружения этой модели датчика составляет 110 градусов (есть модель подороже с большим углом обнаружения). Радиус обнаружения - 12 метров. Степень защиты IP 44 позволяет устанавливать датчик на улице, но конечно же лучше установить его под какой-либо козырёк, чтобы дождь не лил на датчик напрямую.
Схема включения датчика движения   Монтаж датчика не представляет никаких проблем. Достаточно подключить напряжение и лампу к контактам датчика, как изображено на схеме справа. Если Вам не нужно выключение датчика, то выключатель можно исключить из схемы.
   После установки датчика нужно при необходимости всего лишь настроить порог освещённости для начала срабатывания датчика и задержку выключения. Если датчик устанавливается в туалете, то задержка примерно в 2-3 минуты вполне достаточна.
   Возможно Вам захочется поставить автоматический выключатель в коридоре, в туалете и в Ванной комнате. К сожалению, полежать в Ванной долгое время без движения Вам не удастся - свет выключится. Конечно, в ванной комнате лучше применить датчик объёма, но он очень дорогой. Чтобы всё-таки использовать в ванной дешёвый датчик движения, можно немного доработать схему, добавив в неё возможность ручного включения освещения. Тогда, если Вы захотите принять ванну, Вам нужно будет включить в ванной ручной режим, а во всех остальных случаях работы автоматики вполне достаточно.
Схема использования датчика движения с переключателем   Для доработки схемы, изображенной слева, понадобится электрический переключатель. В Петербурге мне удалось найти всего две модели таких переключателей фирмы Legrand. В ассортименте фирмы есть одно и двух клавишные переключатели. Схема работает следующим образом. Когда переключатель находится в положении "авто", лампа включена через датчик движения. Если переключатель находится в ручном положении, то питание датчика отключено и осветительная лампа горит постоянно.

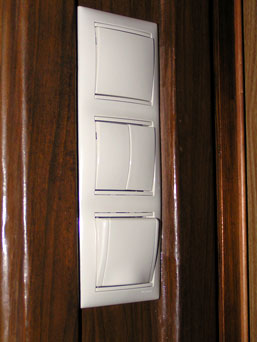

Блок переключателей фирмы Legrand   Смонтировать данную схему несложно. Тянуть какие-либо дополнительные провода к лампе не потребуется. Достаточно подключить контакты "выкл." и "лампа", изображённые на схеме к проводам в Вашей распределительной коробке, которые идут к Вашему старому обычному выключателю. Обычно в коридоре в одном месте находится двух или трех клавишный выключатель, поэтому найти провод "выкл." не составляет труда, он идёт на общий контакт такого выключателя. Ещё Вам понадобиться подключить общий провод из распределительной коробки на на средний контакт датчика, на схеме - "общ.". Обычно рядом с ванной комнатой располагается блок выключателей с розеткой. Провод, который идёт к одному из контактов такой розетки и больше никуда и есть общий.
   На фотографии справа видно то, что получилось у нас. Верхний одиночный переключатель позволяет переключать ручной и автоматический режим для коридора. Две средних клавиши управляют ручными и автоматическими режимами в ванной и туалете. Внизу блока под крышечкой находится розетка. Этими выключателями мы практически не пользуемся. Автоматика, датчики которой стоят в коридоре, туалете и ванной, обеспечивает максимальный комфорт управления освещением почти всегда.
   И напоследок одно важное замечание. Перед тем, как установить датчик окончательно на своё место, закрепите его временно (например, скотчем) и обязательно протестируйте работу системы. Обойдите предполагаемую зону охвата, убедитесь, что датчик срабатывает в нужных Вам точках, подкорректируйте угол наклона датчика. Возможен случай, когда место, которое Вы предусмотрели под датчик не подходит для него. Например, если лампа находится близко от датчика, то датчик может срабатывать от тепла лампы, которую он включил и таким образом выключения освещения не произойдёт. Только после того, как Вы убедились, что система освещения работает именно так, как Вам нужно, сверлите отверстия под датчик и устанавливайте его окончательно. Если Вам нужно сократить угол обзора датчика, то часть его окна можно закрыть, например фольгой.

Marabou, 18.09.2007
